Hoe om moet de koppelingsplaat gemonteerd worden bij een 1.1/1.4 TU MA-bak

Berichtdoor MeneerPeugeot » 15 jan 2018, 22:59

Vandaag na maanden eindelijk de tijd gevonden en de medewerking van mijn gezondheid om de 1.1 motor van mijn 205 geheel schoon te maken en klaar te maken om terug in de cabro te plaatsen, Na zit ik allee nmet 1 vraag daar ik maanden terug bij demontage helaas vergeten ben foto,s hiervan te maken en ik het nu niet meer zeker weet ;)

Zoals de titel zegt wil ik jullie graag even om hulp vragen.
Hoe om moet de koppelingsplaat gemonteerd worden bij een 1.1 TU met MA-bak,
Moet zijde 1 naar de motorkant of zijde 2?

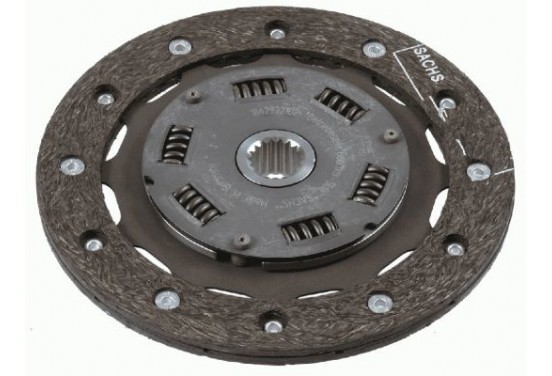

Zijde 1
sachs zijde 1.jpg
sachs zijde 1.jpg (46.52 KiB) 1731 keer bekeken

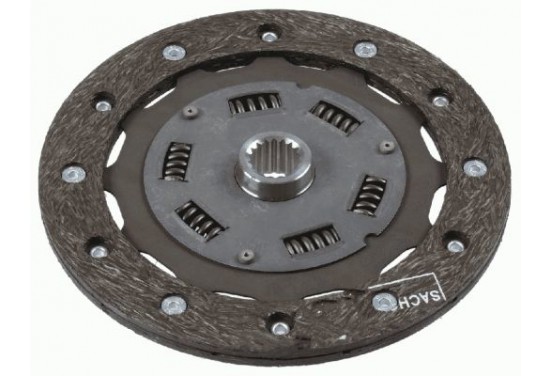

Zijde 2
sachs zijde2.jpg
sachs zijde2.jpg (44.08 KiB) 1731 keer bekeken



Alvast vriendelijk bedankt voor jullie hulp :D :D
We weten nu van alles waarvan hij geen idee had.
Een soort permanent welles-nietes. ‘Het zijn nogal gescheiden werelden ja.

Gebruikersavatar
Beeperhorrie
Berichten: 1121
Lid geworden op: 06 jun 2016, 11:02

Re: Hoe om moet de koppelingsplaat gemonteerd worden bij een 1.1/1.4 TU MA-bak

Berichtdoor Beeperhorrie » 16 jan 2018, 01:12

Ik heb die van mij een paar maanden terug gewisseld compleet met bak en eerlijk gezegd weet ik het niet meer.
Ik zal even de foto's die ik bij de montage heb gemaakt nazoeken.
205 1.1GE & 405 1.6 GRX
Afbeelding

Gebruikersavatar
MeneerPeugeot
Berichten: 659
Lid geworden op: 03 feb 2016, 20:12

Re: Hoe om moet de koppelingsplaat gemonteerd worden bij een 1.1/1.4 TU MA-bak

Berichtdoor MeneerPeugeot » 16 jan 2018, 01:34

Beste Ben, alvast bedankt voor je moeite ;)
We weten nu van alles waarvan hij geen idee had.
Een soort permanent welles-nietes. ‘Het zijn nogal gescheiden werelden ja.

Gebruikersavatar
MarcoPeus
Berichten: 1995
Lid geworden op: 03 feb 2016, 20:09

Re: Hoe om moet de koppelingsplaat gemonteerd worden bij een 1.1/1.4 TU MA-bak

Berichtdoor MarcoPeus » 16 jan 2018, 18:30

Past hij op beider manieren en op?

Ik vond n plaatje van een 309 TU, heb je daar wat aan?

Afbeelding
Huidige privé collectie:
201 32 (te koop)
DAF YA126 58 (te koop)
403 bachee D 63
404 SL 1964
204 berline 70
504 Injection 73 (te koop)
104 SL sloop 77
104 GL6 78
604 V6Ti aut 78
505 sti aut US 85
309 GT 86
306 cabrio 1.8 aut 95
405 GRX 1.8 aut 95

A110
Berichten: 45
Lid geworden op: 02 feb 2016, 20:27

Re: Hoe om moet de koppelingsplaat gemonteerd worden bij een 1.1/1.4 TU MA-bak

Berichtdoor A110 » 16 jan 2018, 20:02

Zijde 2 tegen het vliegwiel. Zijde 1 komt tegen de drukgroep aan.

Gebruikersavatar
Beeperhorrie
Berichten: 1121
Lid geworden op: 06 jun 2016, 11:02

Re: Hoe om moet de koppelingsplaat gemonteerd worden bij een 1.1/1.4 TU MA-bak

Berichtdoor Beeperhorrie » 16 jan 2018, 20:25

Mijn koppeling ziet er iets anders uit, ik heb een AISIN koppeling en drukgroep en bij jou zie ik de SACHS uitvoering. Bij mij zit wat jij zijde 1 noemt naar buiten gericht, dus van het motorblok af. Er zat bij mij een tekeningetje bij hoe deze er op moest.
205 1.1GE & 405 1.6 GRX
Afbeelding

Gebruikersavatar
MeneerPeugeot
Berichten: 659
Lid geworden op: 03 feb 2016, 20:12

Re: Hoe om moet de koppelingsplaat gemonteerd worden bij een 1.1/1.4 TU MA-bak

Berichtdoor MeneerPeugeot » 16 jan 2018, 23:16

Heel erg bedankt Allen voor de duidelijke antwoorden, :D Top zo de hulp hier op het fourm, dank jullie wel 8-)
Dankzij jullie hulp vandaag de koppeling weer gemonteerd en de versnellingsbak weer
terug aan de motor geplaatst / motor terug in de cabrio :D :D

We weten nu van alles waarvan hij geen idee had.
Een soort permanent welles-nietes. ‘Het zijn nogal gescheiden werelden ja.

Gebruikersavatar
MarcoPeus
Berichten: 1995
Lid geworden op: 03 feb 2016, 20:09

Re: Hoe om moet de koppelingsplaat gemonteerd worden bij een 1.1/1.4 TU MA-bak

Berichtdoor MarcoPeus » 17 jan 2018, 06:13

Kijk dat zijn vorderingen.
Huidige privé collectie:
201 32 (te koop)
DAF YA126 58 (te koop)
403 bachee D 63
404 SL 1964
204 berline 70
504 Injection 73 (te koop)
104 SL sloop 77
104 GL6 78
604 V6Ti aut 78
505 sti aut US 85
309 GT 86
306 cabrio 1.8 aut 95
405 GRX 1.8 aut 95

Gebruikersavatar
Tuuur
Berichten: 691
Lid geworden op: 01 feb 2016, 22:52

Re: Hoe om moet de koppelingsplaat gemonteerd worden bij een 1.1/1.4 TU MA-bak

Berichtdoor Tuuur » 18 jan 2018, 15:02

Wow! Geen halve maatregelen!
